绘图

坐标系统

对于给定的绘图设备，在绘制时具有两个坐标系：逻辑坐标系、物理坐标系

  • 物理坐标系：对应于Qt的 QPainter::viewPort，是建立在绘图设备上的坐标系

  • 逻辑坐标系对应于Qt的 QPainter::window，在绘制时将会绘制到此坐标系

在默认情况下，物理坐标和逻辑坐标是重合的（原点相同，大小相同）

这里说坐标系 大小相同 是指坐标系单位长度代表的刻度，比如一单位长度代表两个像素长。大小相同意味着两个坐标系单位长度代表的距离是相同的

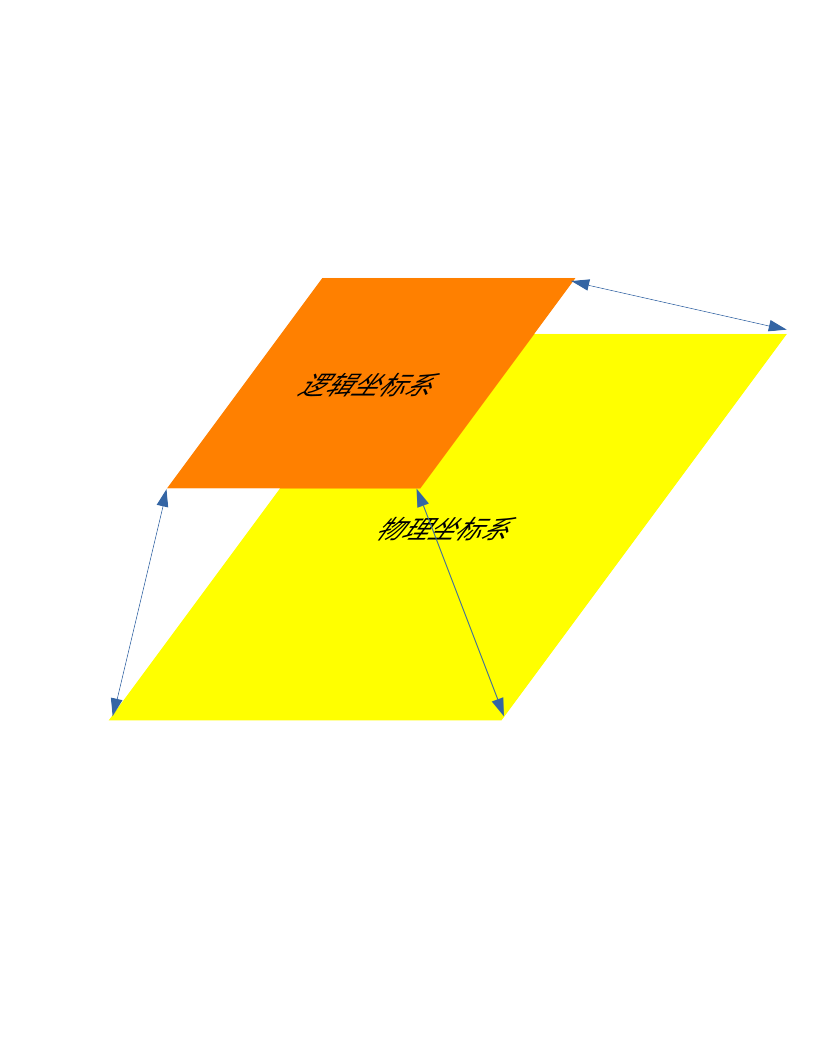

window - viewport 坐标转换

window 代表的是逻辑坐标，QPainter 在此坐标上进行绘制操作 viewport 代表的是物理坐标，代表了 QWidget，显示时遵循此坐标

世界坐标转换，QPainter绘制在 window 上的图形将被映射到 viewport 上

首先看看 window 和 viewport 的函数签名：

  • setViewport(int x, int y, int width, int height)

  • setWindow(int x, int y, int width, int height)

此处，(x, y) 代表 window/viewport 左上角的坐标，(width, height) 代表 window/viewport 的大小。

window 和 viewport 的相对坐标：

而 viewport 代表物理坐标，window 代表逻辑坐标。所谓物理坐标，以 (x, y) 原点，x 轴向右增长，y 轴向下增长。所谓逻辑坐标，以 (x, y) 和 (width, height) 围成的矩形的中心为原点，x 轴向右增长，y 轴向下增长。

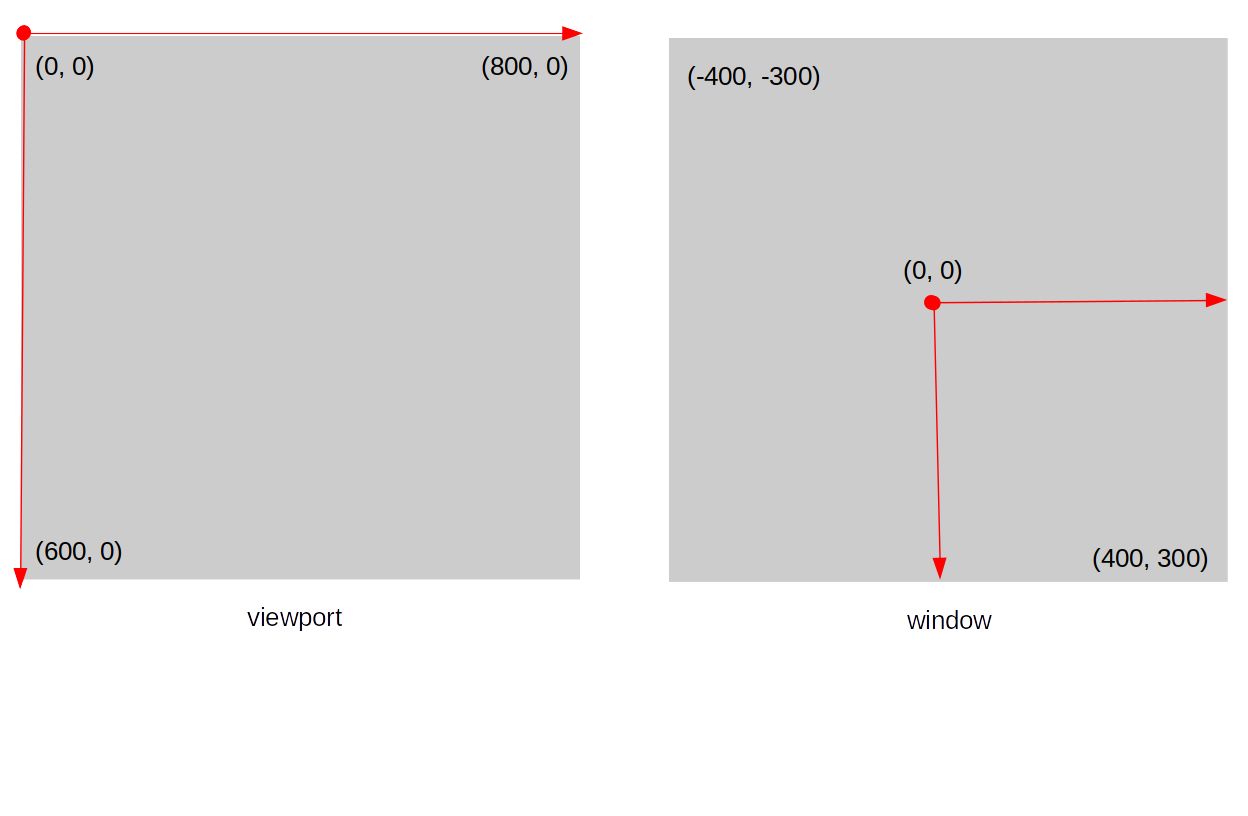

如图：


要实现上述效果，使用的代码如下：

qreal w = this->width();
qreal h = this->height();
painter.setViewport(0, 0, w, h); // ①
painter.setWindow(w/(-2),h/(-2),w,h);

需要注意的是 ① ，由于默认情况下 物理坐标与部件的窗口是重叠的，所以此处代码可以省略。

window 和 viewport 的大小转换：

viewport 和 window 的第二种签名如下：

QPainter::setViewport(const QRect &rectangle)
QPainter::setWindow(const QRect &rectangle)

两者对应的 rectangle 将会通过映射使两者大小相同：

如：


设代码如下：

qreal w = width();
qreal h = height();
paint.setViewport(QRect(0, 0, w, h));
paint.setWindow(QRect(0, 0, w/2, h/2));

此时由于 viewport 代表的矩形比 window 代表的矩形大两倍（按长宽来看，而不是按面积），因此，window 的一个单位长度 = viewport 的两个单位长度。

又由于实际上绘图是绘制在 window 上的，因此，看到的图形将会比绘制的图形大两倍（按长宽）

例如：

// window 和 viewport 为 1 : 1
QPainter painter(this);
painter.setPen(Qt::red);
painter.drawRect(20, 20, 40, 40);

// 设置 window 和 viewport 为 2 : 1
painter.setWindow(0, 0, width()*2, height()*2);
painter.setPen(Qt::blue);
painter.drawRect(20, 20, 40, 40);

效果如下：


双缓冲绘图

现在假设要实现下面功能：

  • 使用鼠标在主窗口上画矩形

  • 画的矩形在每次都保留

实现方案1.0：

class MainWindow : public QMainWindow
{
private:
    Ui::MainWindow *ui;

protected:
    void paintEvent(QPaintEvent *event) override{
        QPainter painter(this);
        painter.drawRect(QRectF(startPoint,endPoint));
    };
    void mousePressEvent(QMouseEvent *event) override{
        this->startPoint = event->pos();
        update();
    };
    void mouseMoveEvent(QMouseEvent *event) override{
        this->endPoint = event->pos();
        update();
    };
    void mouseReleaseEvent(QMouseEvent *event) override{
        this->endPoint = event->pos();
        update();
    };
private:
    QPoint startPoint;
    QPoint endPoint;
};

但是实际运行后发现每次绘图后上一次绘制的矩形都会丢失。其根本问题在于每次重新绘制后没有保留上一次绘制的结果

实现方案2.0

现在我们先在 QPixmap 进行绘制，然后再把 QPixmap 绘制到 MainWindow，这样就可以保留上一次绘制的结果：

class MainWindow : public QMainWindow
{
private:
    Ui::MainWindow *ui;

protected:
    void paintEvent(QPaintEvent *event) override{
        QPainter painter(&mainPix);
        painter.drawRect(QRectF(startPoint,endPoint));

        QPainter painter2(this);
        painter2.drawPixmap(QRectF(0,0,this->width(),this->height()),mainPix,QRectF(0,0,mainPix.width(),mainPix.height()));
    }
    };
    void mousePressEvent(QMouseEvent *event) override{
        this->startPoint = event->pos();
        update();
    };
    void mouseMoveEvent(QMouseEvent *event) override{
        this->endPoint = event->pos();
        update();
    };
    void mouseReleaseEvent(QMouseEvent *event) override{
        this->endPoint = event->pos();
        update();
    };
private:
    QPoint startPoint;
    QPoint endPoint;
    QPixmap mainPix;
};

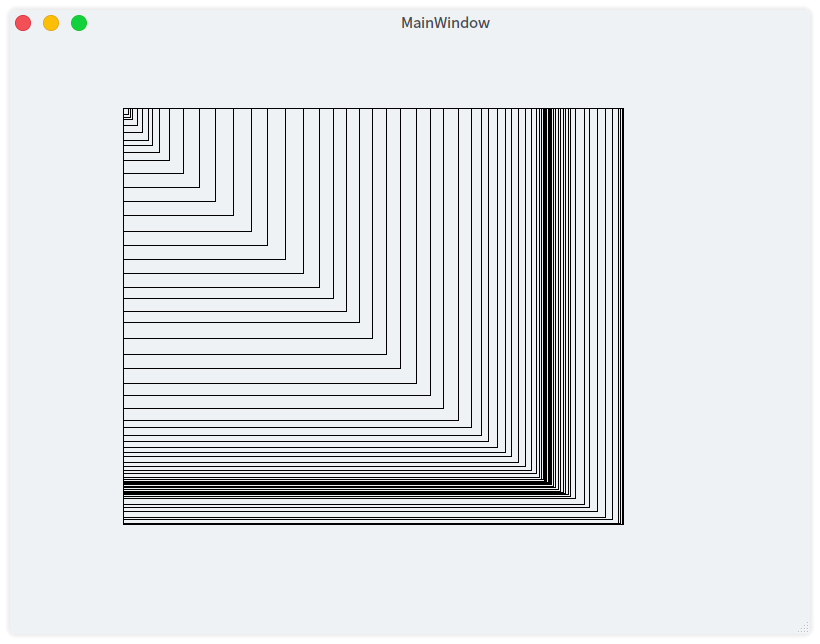

实际运行结果如下：


其原因在于在鼠标移动过程中不断更新了 endPoint ,而且不断触发了 paintEvent ， 这导致在鼠标移动过程中的矩形也被保存在 mainPix 中，但是我们并不需要鼠标移动过程中绘制的矩形。

实现方案3.0

现在我们使用两个 QPixmap , 一个 mainPix 用于保存每次绘制的结果，而 tmpPix 则用于绘制鼠标移动过程中的矩形，同时为了消除鼠标移动过程中绘制的矩形，在每次 paintEvent 中都将 mainPix 复制到 tmpPix。这样，中间绘制的矩形就被清除了：

class MainWindow : public QMainWindow
{
private:
    Ui::MainWindow *ui;

protected:
    void paintEvent(QPaintEvent *event) override{
        QPainter painter;
        if(!isDone){ // 若绘制未完成，则将矩形绘制到 tmpPix 上
            tmpPix = mainPix; // 消除残影
            painter.begin(&tmpPix);
            painter.drawRect(QRectF(startPoint,endPoint));
            painter.end();
            painter.begin(this);
            painter.drawPixmap(QRectF(0,0,this->width(),this->height()),tmpPix,QRectF(0,0,tmpPix.width(),tmpPix.height()));
            painter.end();
        }else{ // 如绘制已完成，则将矩形绘制到 mainPix 上
            painter.begin(&mainPix);
            painter.drawRect(QRectF(startPoint,endPoint));
            painter.end();
            painter.begin(this);
            painter.drawPixmap(QRectF(0,0,this->width(),this->height()),mainPix,QRectF(0,0,mainPix.width(),mainPix.height()));
            painter.end();
        }
    };
    void mousePressEvent(QMouseEvent *event) override{
        this->startPoint = event->pos();
        this->isDone = false;
        update();
    };
    void mouseMoveEvent(QMouseEvent *event) override{
        this->endPoint = event->pos();
        update();
    };
    void mouseReleaseEvent(QMouseEvent *event) override{
        this->endPoint = event->pos();
        this->isDone = true;
        update();
    };
private:
    bool isDone = false;
    QPoint startPoint;
    QPoint endPoint;
    QPixmap mainPix;
    QPixmap tmpPix;
};

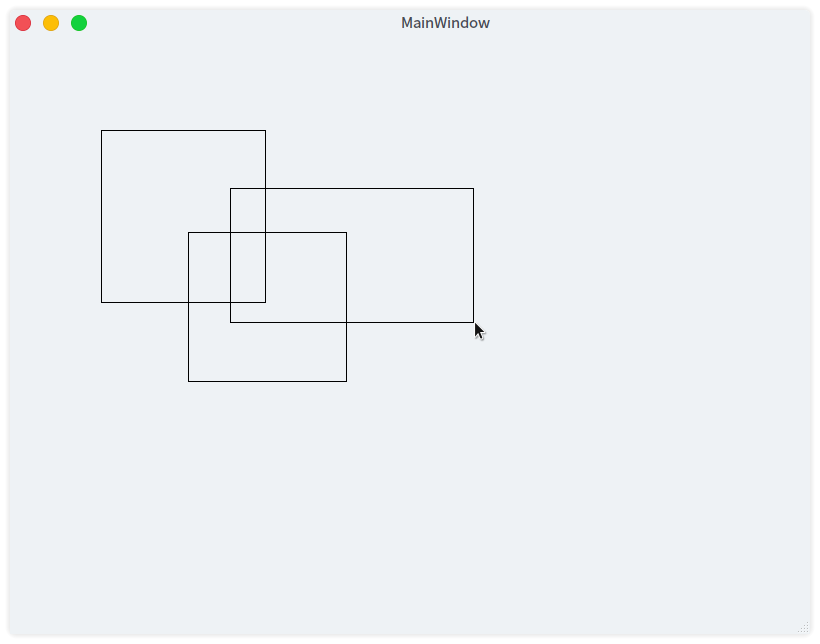

运行结果如下：


在实现方案3.0中，我们使用了两个 QPixmap 用来绘制矩形，因此又被称为 双缓冲绘图

在上面代码初始化 QPixmap 时，需要将 QPixmap 的初始化代码放置在 ui→setupUi(this) 之后，否则将会导致 this→size() ≠ QPixmap::size()

图片压缩

常见的 PNG 是一种压缩格式，在内存中会进行一次展开，展开大小为：水平像素×垂直像素×每个像素所需位数/8 （字节）。对于常见的真彩色一共是 24 位，还有 32 位色（新增了 8 位用于代表灰度）。 rgba 就是 32 位色

颜色越单一，画面约简单的图片越容易压缩。但是这些在内存中都是会被展开的。尺寸 500MB 的 PNG 照片在内存中展开大小约为 6G

优化方式有两种：

一种方式是对图片的颜色进行减少，例如将 32 位色降低为 24 位色 一种是对图片进行裁剪。对图片进行裁剪会减少占用内存，放大则会增加占用内存。为了快速得到高质量图片，可以使用 Qt 先快速裁剪到目标尺寸的 1.5 倍，再精确裁剪到目标尺寸，这样处理比较快，而且画质比较好
